Inclinómetro digital horizontal GDZ-2

Objetivo:

  O instrumento é um dispositivo recentemente desenvolvido para determinar a inclinação do furo horizontal. Adota um sensor de alta precisão de novo tipo e técnicas de computador, por isso seu desempenho é melhor que o instrumento de medição de inclinação geral. Tem sido amplamente utilizado para determinar o furo horizontal na área não magnética para engenharia de geologia, construção e atividade de detecção no departamento de mineração, hidrologia, ferrovia e construção.

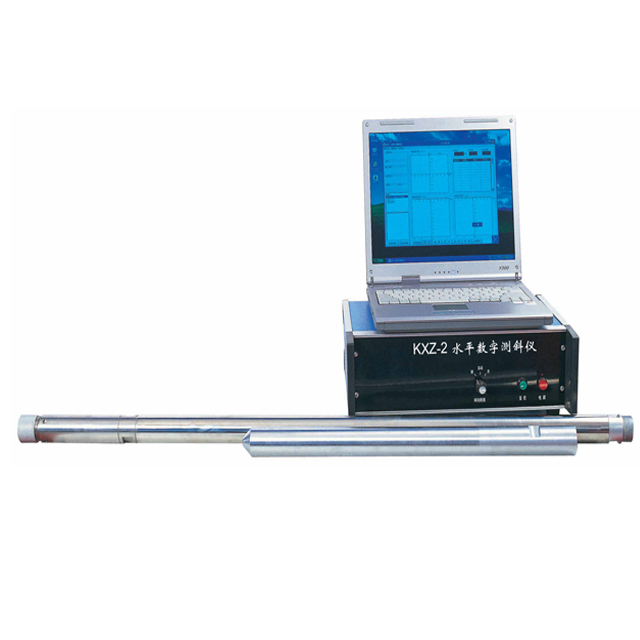

  O instrumento é composto de laptop (opcional), estojo de controle e sonda inclinômetro. Adota técnicas de transmissão de longa distância codificadas por dados de teste, para que possa transmitir dados de teste através de cabo com precisão e confiabilidade; Ele combina um sensor de alto desempenho com técnicas de processamento de sinal digital, por isso é de alta precisão e boa repetibilidade; Ele pode carregar dados de teste diretamente para um laptop através da porta serial RS232, para que ele possa exibir dados de teste, diagrama de plano, diagrama seccional e diagrama de projeção lateral de forma clara e intuitiva, além de salvar dados de teste. Se conectar a uma impressora, ela pode imprimir dados de teste, diagrama de plano, diagrama secional, diagrama de projeção lateral e diagrama de traço de espaço.

Parâmetros técnicos:

  1. Profundidade de medição de inclinação: & le;

  2. Faixa de medição e erro:

  (1) ângulo de imersão: -60 ～ 60 & deg ;, erro é & plusmn; 0.1 & deg ;;

  (2) Ângulo de azimute: 0 ～ 360º, erro é & plusmn; 1,5º;

  (3) ângulo da face da ferramenta: 0 ～ 360 & deg ;, erro é & plusmn; 2.0 & deg ;;

  3. Modo de medição: em pontos fixos; o intervalo de profundidade e a quantidade de pontos de medição podem ser pré-configurados aleatoriamente;

  4. Fonte de alimentação: AC 220V & plusmn; 10%, 50 Hz;

  5. ambiente de trabalho de controlar o caso:

  (1) Temperatura: -10 ℃ ～ 50 ℃;

  (2) Umidade relativa: & 85%;

  6. Ambiente de trabalho da sonda do inclinômetro:

  (1) Temperatura: 0 ℃ ～ 55 ℃;

  (2) Pressão suportada: 15MPa;

  7. Caso de controle:

  (1) tamanho: 385 & times; 300 & times; 240 mm;
